[Azure] 네트워크 구성 설정

tpcable 2021. 11. 1. 15:05

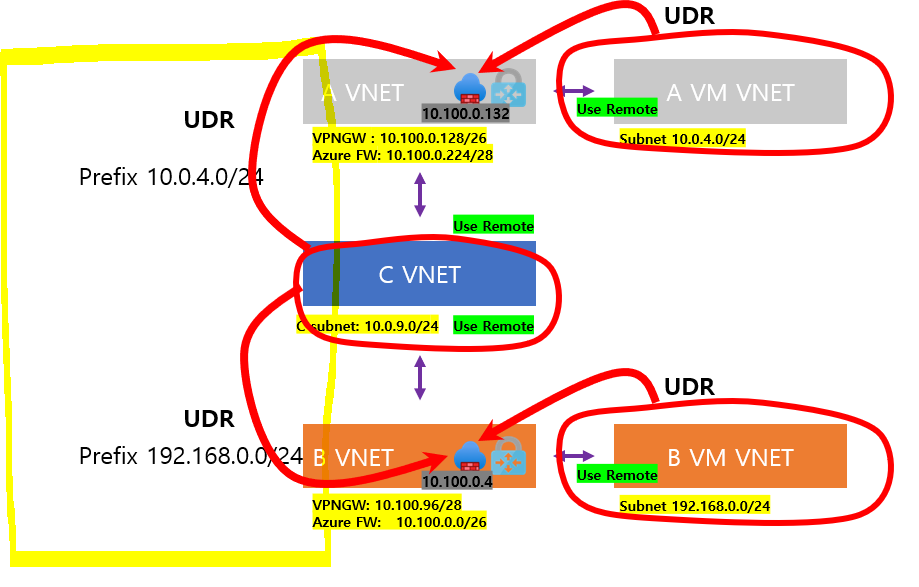

일반적인 설정으로는 C VNET에서 A, B VNET은 통신 가능하나, A VM VNET B VM VNET까지는 라우팅 테이블이 없기 때문에 통신이 불가능하다.

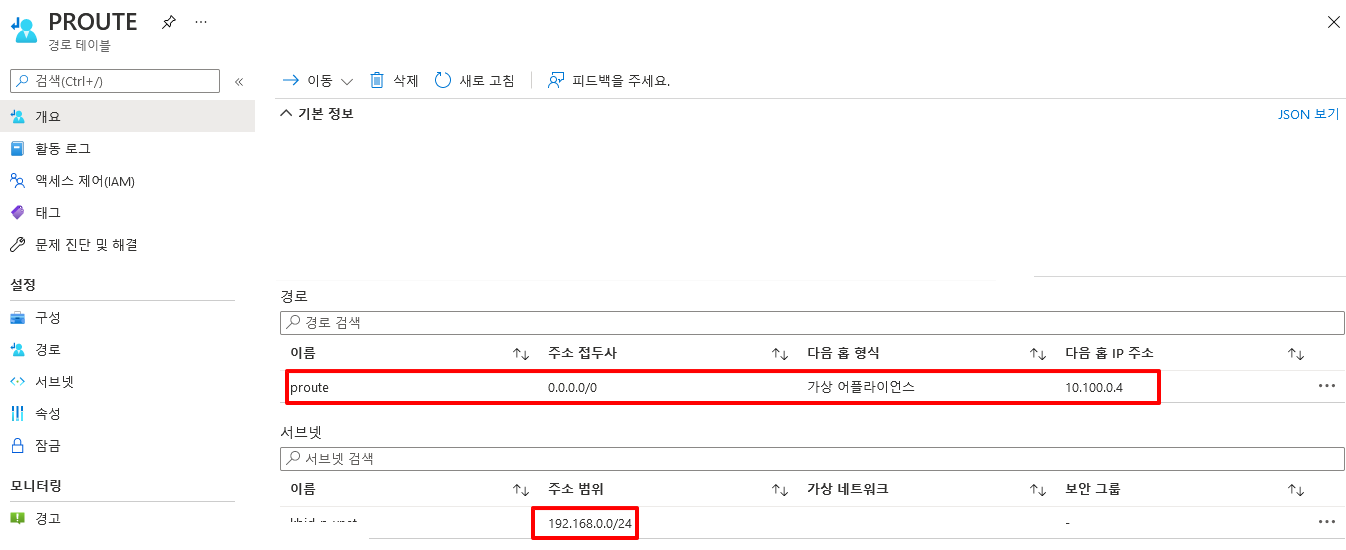

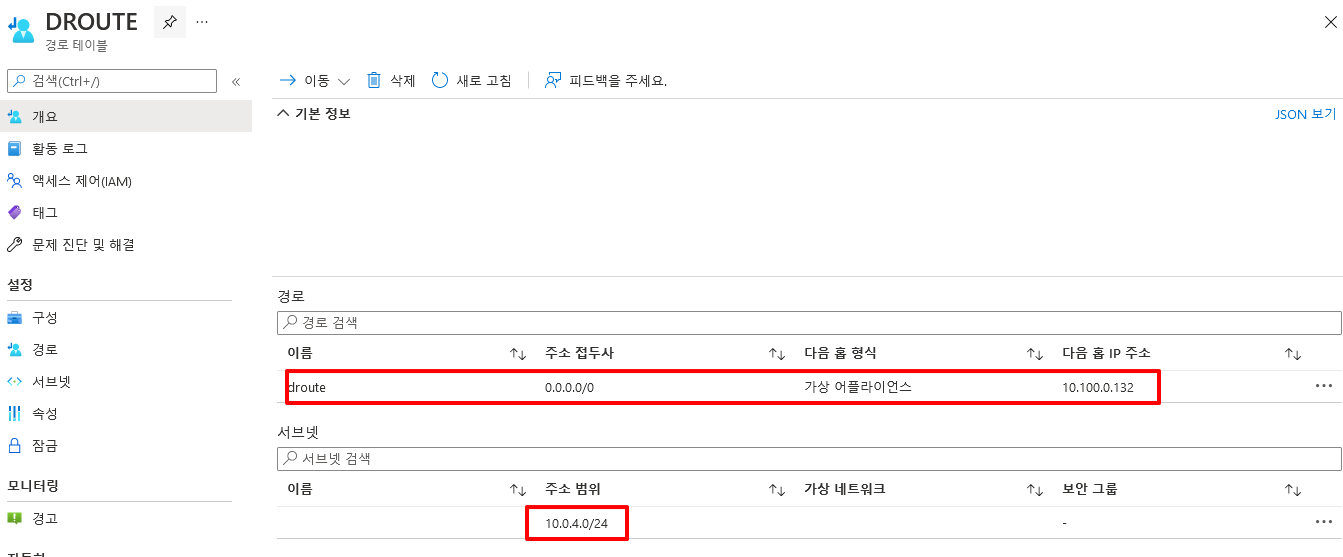

Azure FW를 사용한 경험이 있으면 A VM VNET, B VM VNET의 경우 Prefix를 0.0.0.0/0, 가상어플라이언스, Azure FW 사설 IP 지정 서브넷은 각각의 VNET + 방화벽 설정(A vm ip, C vm ip / A vm ip, B vm ip)를 통해 설정을 통해 A -> C 또는 B -> C로 통신이 된다는 것을 알것이다.



문제는 앞에서 언급 한 것처럼 C VNET은 A VM VNET, B VM VNET에 대한 경로 테이블이 없기 때문에 별도로 설정이 필요하다.

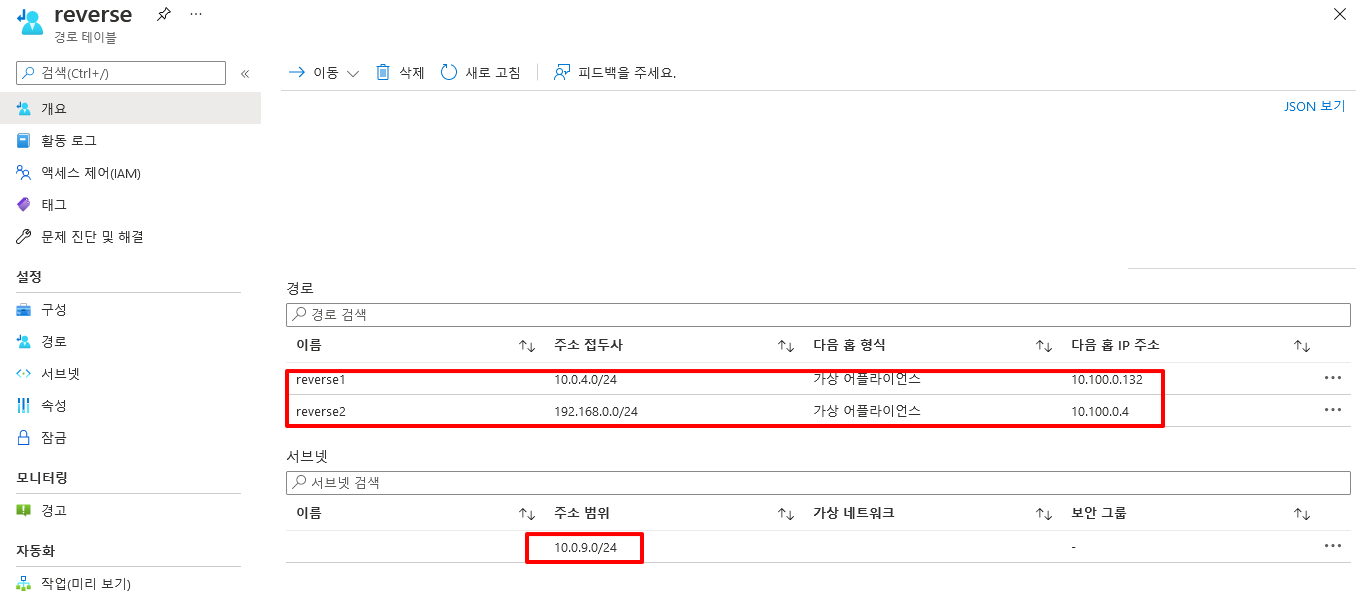

그럴경우 C subnet에 대해 아래와 같이 UDR 만 추가하면 가능

[설정화면]
